Montage Janßen-Fußbodenheizung im Trockenaufbau- Montageschritt 2

montage der bodenlager

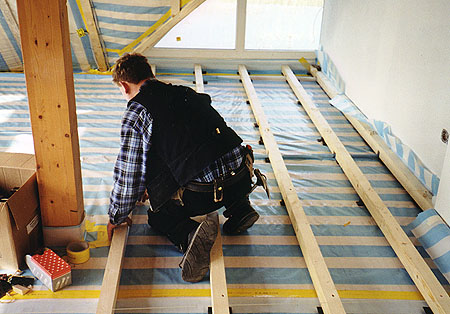

Auf dieser Abbildung ist zu sehen wie der Schreiner, welcher später auch den Holzboden montieren wird, die Bodenlager aufbringt und ausrichtet. Die Bodenlagerhölzer sind nicht nur Teil der Holzbodenkonstruktion, sondern schaffen gleichzeitig den Hohlraum, der später zur Aufnahme des Heizrohres und der Aluminium-Wärmeverteiler notwendig ist.

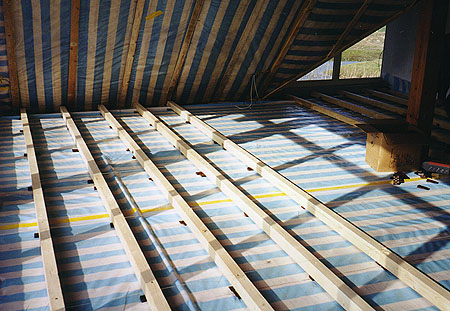

bodenlager nach der montage

Die Maße der Lagerhölzer (Höhe und Breite), sowie der Abstand der Bodenlager zueinander, sind den jeweiligen Konstruktionsangaben der Fußbodenheizung zu entnehmen.

Bitte beachten Sie, dass die Lagerhölzer in den Bereichen, in den später die Bögen der Heizschlangen verlaufen, sowie im Bereich der Anschlussleitungen, mit entsprechenden Einschnitten versehen werden müssen. Diese sind mit dem Schreiner abzusprechen und vor der Montage der Heizschlangen vorzunehmen.

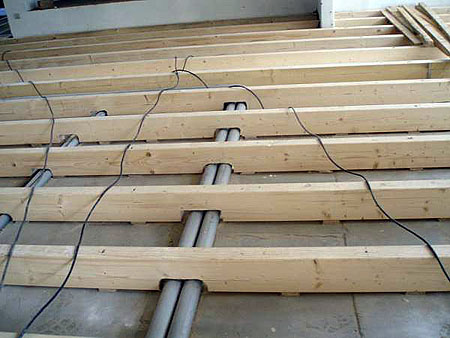

Dieses Foto stammt von einem anderen Bauvorhaben.

Es soll Ihnen veranschaulichen, dass es im Rahmen einer Lagerholz-Bodenkonstruktion mit Hilfe von kleinen Einschnitten in die Lagerhölzer ohne weiteres möglich ist, andere Versorgungsleitungen (wie z.B. Elektroleitungen) innerhalb der Bodenkonstruktion durch den Raum zu führen.

(Die schwarzen Kabel oberhalb der Lagerhölzer gehören zu den Elektrowerkzeugen der Handwerker!)

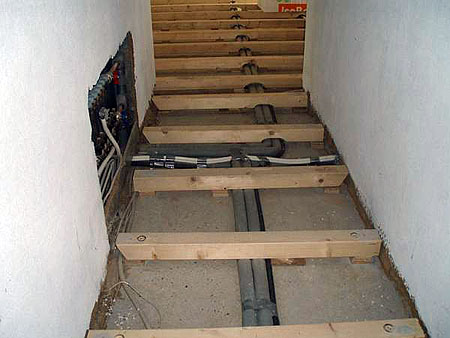

Hier sehen Sie eine Lagerholz-Bodenkonstruktion unmittelbar vor dem Heizkreisverteiler.

Von diesem bzw. zu diesem werden die Vor- und Rücklaufleitungen der FBH geführt.
