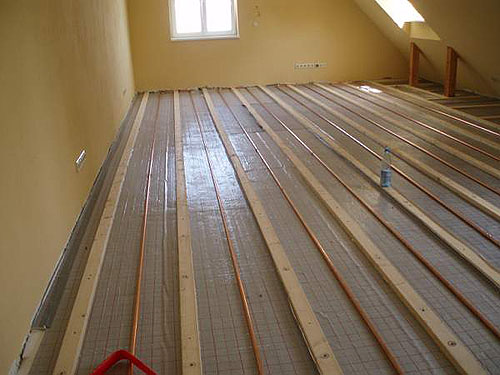

Nun werden die Heizschlangen aus Kupferrohr erstellt. Dazu werden Kupferrohrstangen durch Löten oder (wie hier zu sehen) mittels Verpressungen miteinander verbunden. Nachdem die Dichtigkeit des Systems mittels Druckprobe festgestellt ist, können die Aluminium-Wärmeverteiler auf das Heizrohr aufgesteckt werden.

In den Bogenbereichen sind die Lagerhölzer noch mit ca. 40 mm tiefen Einschnitten zur versehen, in denen dann die Heizrohrbögen verlaufen.

Nachfolgend sehen Sie zwei Aufnahmen von einem anderen Bauvorhaben.

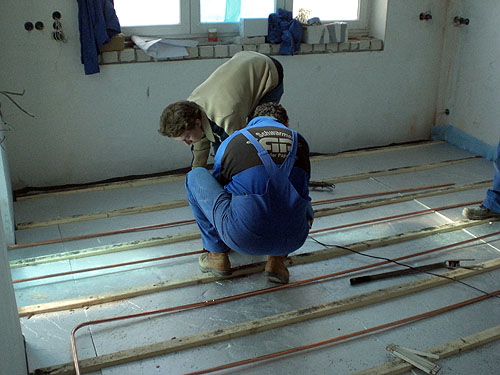

Dieses erste Foto zeigt ein Heizfeld nach der Montage der Kupferrohr-Heizschlangen. Zwischen den Lagerhölzern wurden zunächst Dämmplatten verlegt; auf diese wurden dann die Kupferrohre montiert.

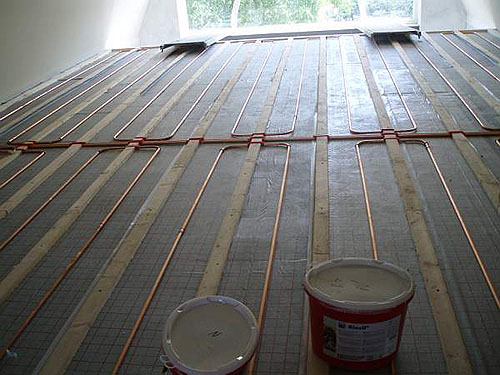

Auf diesem Foto ist ein weiterer Raum zu sehen. Die Heizschlangen sind komplett montiert - nun kann mit dem Aufbringen der Aluminium-Wärmeverteiler begonnen werden.
